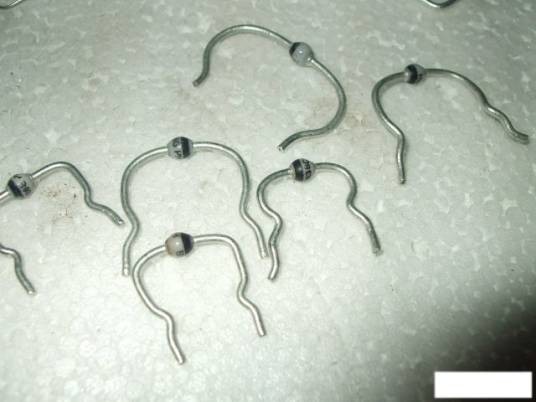

快速恢复整流二极管

快速恢复整流二极管

快速恢复整流二极管是整流二极管中的高频整流二极管类型，其核心特征在于具有较短的反向恢复时间。相较于普通整流二极管（通常工作于50Hz市电频率且适用场景低于3kHz），该类型二极管专为电视机行频等高频整流场景设计 。其内部结构与普通PN结二极管不同，属于PIN结型二极管，即在P型硅材料与N型硅材料中间增加了基区I，构成PIN硅片 。该二极管性能由反向恢复时间(trr)决定，该参数指二极管从正向导通转为截止状态时，反向电流恢复至最大反向电流10%所需时间。根据trr值，可分为标准快恢复二极管（trr为几百纳秒）、超快恢复二极管（trr为几十纳秒）和极快恢复二极管（trr在15ns以内） 。trr值越小则工作频率越高 。快恢复二极管主要应用于开关电源、PWM脉宽调制器、变频器、逆变器、电机控制等电子电路中，作为高频整流二极管、续流二极管或阻尼二极管使用 。

快恢复二极管的发展始于20世纪50年代。到了20世纪70年代，随着固态电子学的进步，其反向恢复时间大幅度降低，使其能够在高频应用中得到使用。进入21世纪，随着电力电子的快速发展，快恢复二极管的应用领域变得更加广泛，碳化硅(SiC)和氮化镓(GaN)等新材料的引入，进一步提升了其性能 。其技术向高频高压快速软恢复大功率方向发展。
