铝芯电缆载流量表

铝芯电缆载流量表

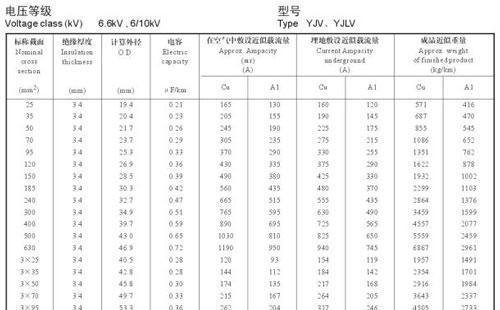

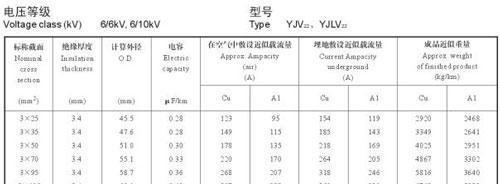

铝芯电缆的载流量因电缆型号、截面面积以及电压等级的不同而有所差异。以下是根据提供的图片信息整理的铝芯电缆载流量表：

VV22铝芯电缆（1kv）载流量表

单芯电缆：

截面面积10mm²，载流量46A；

截面面积16mm²，载流量60A；

截面面积25mm²，载流量77A；

截面面积35mm²，载流量95A；

截面面积50mm²，载流量120A；

截面面积70mm²，载流量150A；

截面面积95mm²，载流量185A；

截面面积120mm²，载流量210A；

截面面积150mm²，载流量245A；

截面面积185mm²，载流量285A；

截面面积240mm²，载流量340A；

截面面积300mm²，载流量395A；

截面面积400mm²，载流量440A。

三芯电缆：

截面面积10mm²，载流量31A；

截面面积16mm²，载流量40A；

截面面积25mm²，载流量55A；

截面面积35mm²，载流量70A；

截面面积50mm²，载流量90A；

截面面积70mm²，载流量115A；

截面面积95mm²，载流量145A；

截面面积120mm²，载流量170A；

截面面积150mm²，载流量205A；

截面面积185mm²，载流量245A；

截面面积240mm²，载流量290A；

截面面积300mm²，载流量340A。

YJLV铝芯电缆(6-10KV)载流量表

单芯电缆：

截面面积10mm²，载流量51A；

截面面积16mm²，载流量68A；

截面面积25mm²，载流量87A；

截面面积35mm²，载流量109A；

截面面积50mm²，载流量136A；

截面面积70mm²，载流量170A；

截面面积95mm²，载流量210A；

截面面积120mm²，载流量247A；

截面面积150mm²，载流量290A；

截面面积185mm²，载流量335A；

截面面积240mm²，载流量400A；

截面面积300mm²，载流量460A。

三芯电缆：

截面面积10mm²，载流量34A；

截面面积16mm²，载流量44A；

截面面积25mm²，载流量59A；

截面面积35mm²，载流量75A；

截面面积50mm²，载流量95A；

截面面积70mm²，载流量120A；

截面面积95mm²，载流量150A；

截面面积120mm²，载流量180A；

截面面积150mm²，载流量215A；

截面面积185mm²，载流量250A；

截面面积240mm²，载流量300A；

截面面积300mm²，载流量360A。

YJLV22铝芯电缆(6-10KV)载流量表

单芯电缆：

截面面积10mm²，载流量51A；

截面面积16mm²，载流量68A；

截面面积25mm²，载流量87A；

截面面积35mm²，载流量109A；

截面面积50mm²，载流量136A；

截面面积70mm²，载流量170A；

截面面积95mm²，载流量210A；

截面面积120mm²，载流量247A；

截面面积150mm²，载流量290A；

截面面积185mm²，载流量335A；

截面面积240mm²，载流量400A；

截面面积300mm²，载流量460A。

三芯电缆：

截面面积10mm²，载流量34A；

截面面积16mm²，载流量44A；

截面面积25mm²，载流量59A；

截面面积35mm²，载流量75A；

截面面积50mm²，载流量95A；

截面面积70mm²，载流量120A；

截面面积95mm²，载流量150A；

截面面积120mm²，载流量180A；

截面面积150mm²，载流量215A；

截面面积185mm²，载流量250A；

截面面积240mm²，载流量300A；

截面面积300mm²，载流量360A。

请注意，以上载流量数据仅供参考，实际使用时还需考虑电缆的敷设方式、环境温度、导体温度、土壤热阻率等因素对载流量的影响。在选择电缆时，应咨询专业电气工程师或查阅相关电气规范，以确保电缆的安全可靠运行。
